Tautan Sekering NT00 NT1 NT2 NT3 NT4

WESTKING NH(NT) FUSE dirancang sebagai sekering tipe plug-in, antara lain:

Basis sekering (termasuk penutup terminal dan pelindung fase)

Sambungan sekering bersentuhan dengan bilah

Perangkat pengganti sekring (penarik sekring HRC tegangan rendah)

Sekering NH tipe "gG" adalah sekering berkapasitas pemutusan jangkauan penuh, yang digunakan untuk melindungi kabel dan peralatan. Mereka dapat memutus lonjakan arus apa pun, mulai dari arus sekering terendah hingga kapasitas putus. Oleh karena itu dapat digunakan sendiri sebagai proteksi dan juga melindungi peralatan listrik dan instalasi industri dari pengaruh arus hubung singkat yang sangat tinggi.

Data teknis

Standar

IEC60269.1

IEC60269.2

DIN43620

Sesuai RoHS

Deklarasi REACH tersedia berdasarkan permintaan

Tautan Sekering NT00 NT1 NT2 NT3 NT4FITUR/KELEBIHAN UTAMA

Kapasitas putus yang tinggi

Berbagai peringkat untuk level arus dan tegangan

Struktur sederhana, mudah dipasang dan dirawat

Adaptasi dan daya tahan lingkungan yang baik

Tautan Sekering NT00 NT1 NT2 NT3 NT4APLIKASI

Sistem Distribusi Tenaga Industri:

Membangun Sistem Kelistrikan

Sistem Tenaga

Sistem Energi Terbarukan

Angkutan

Peralatan Elektronik dan Sistem Kontrol

Tautan Sekering NT00 NT1 NT2 NT3 NT4Sertifikasi

• is09001 iatf16949 CCC

Asal

Cina

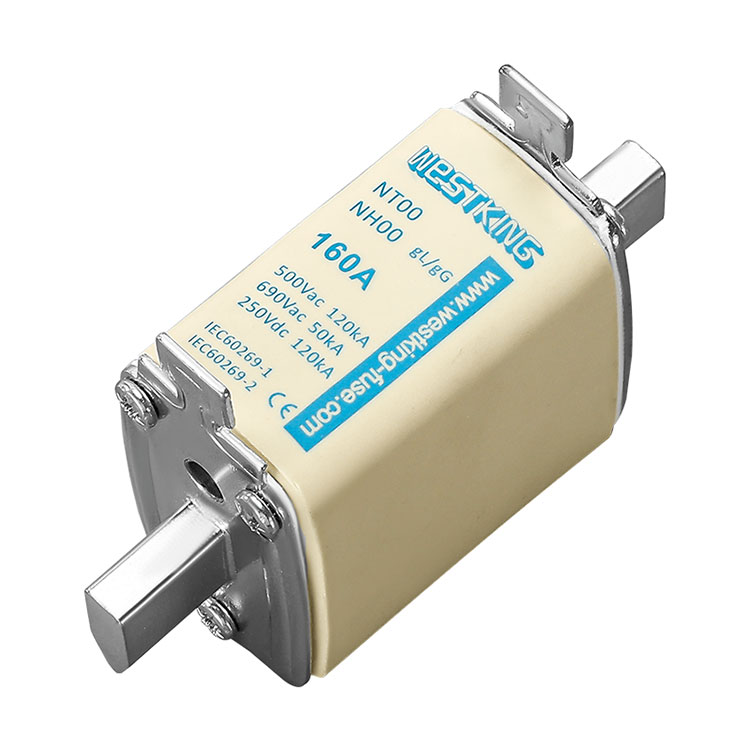

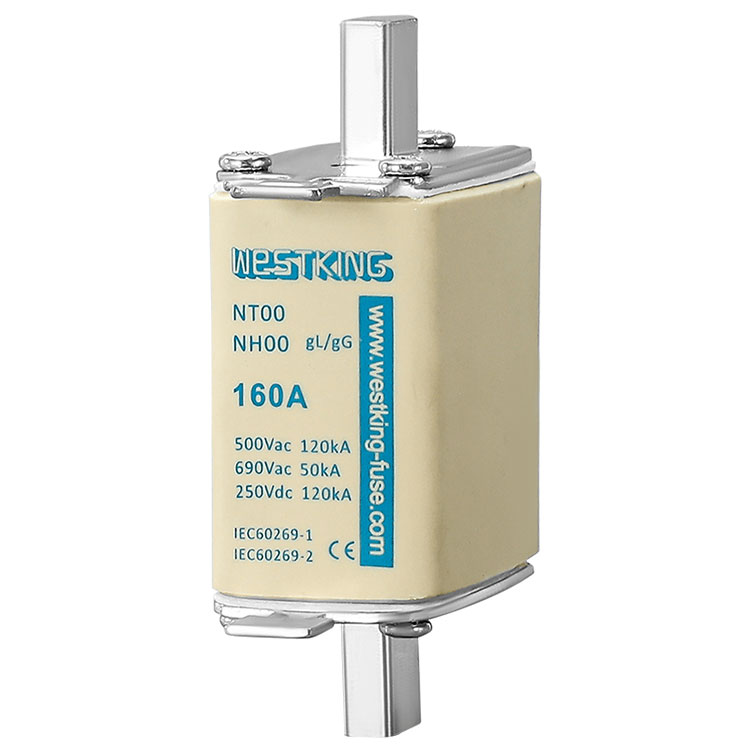

Tautan sekering pisau NH00(NT00).

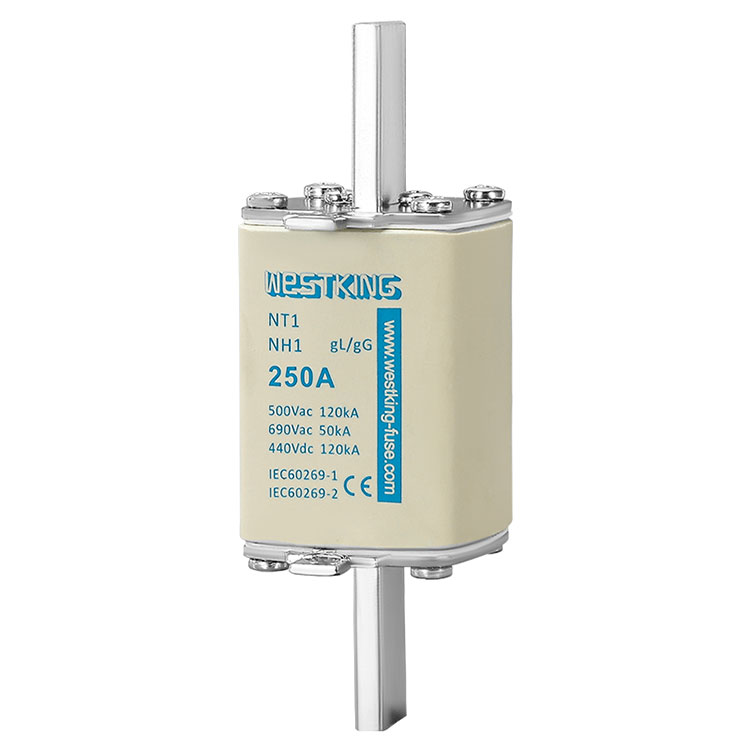

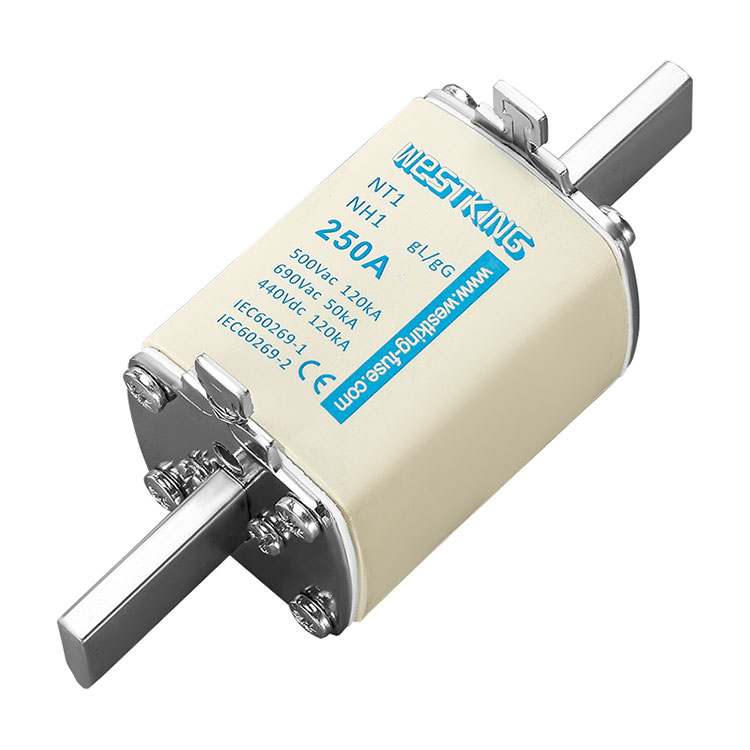

Tautan sekering pisau NH1(NT1).

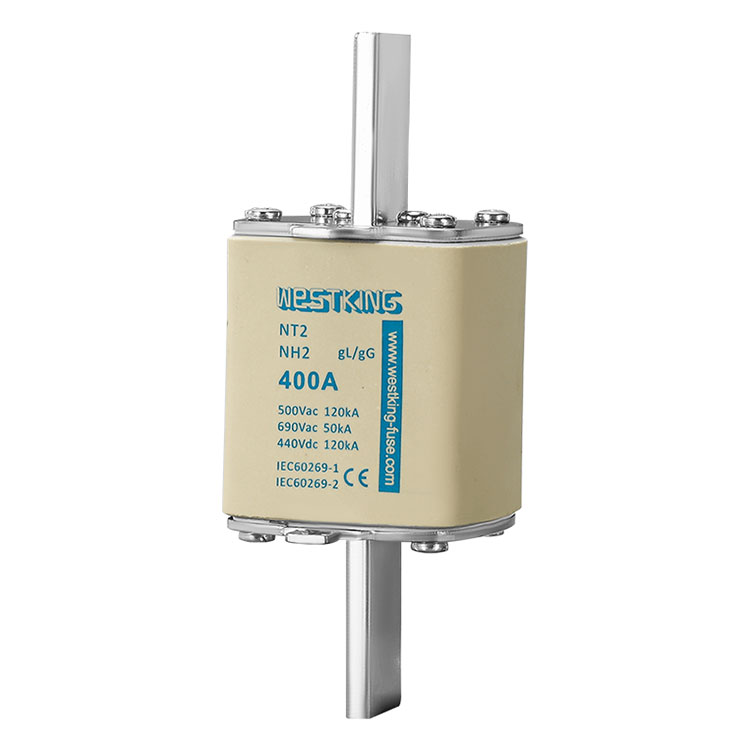

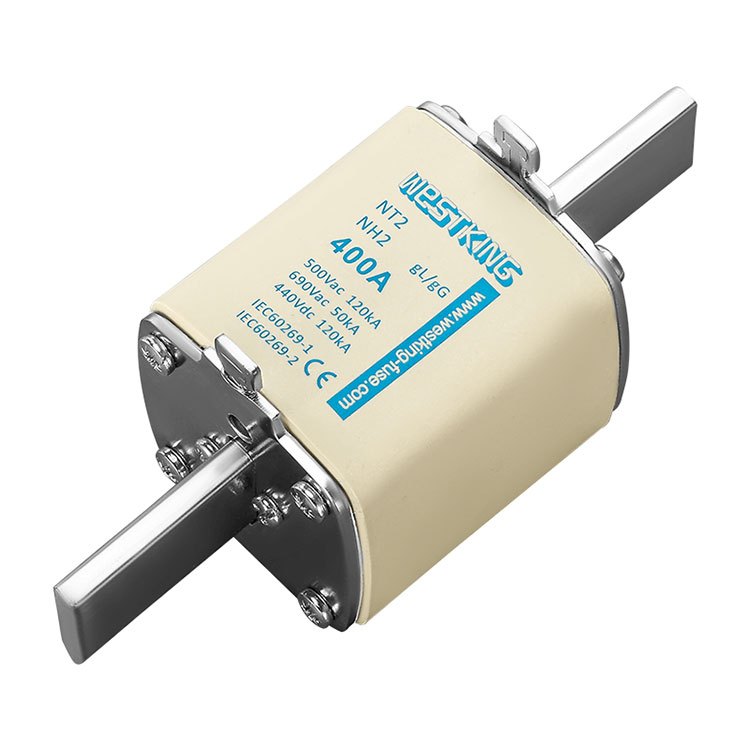

Tautan sekering pisau NH2(NT2).

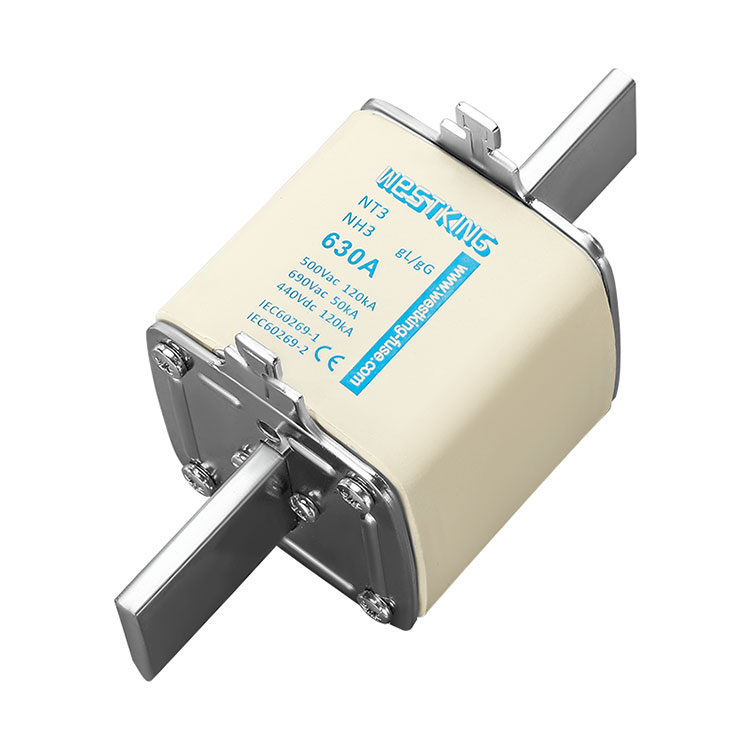

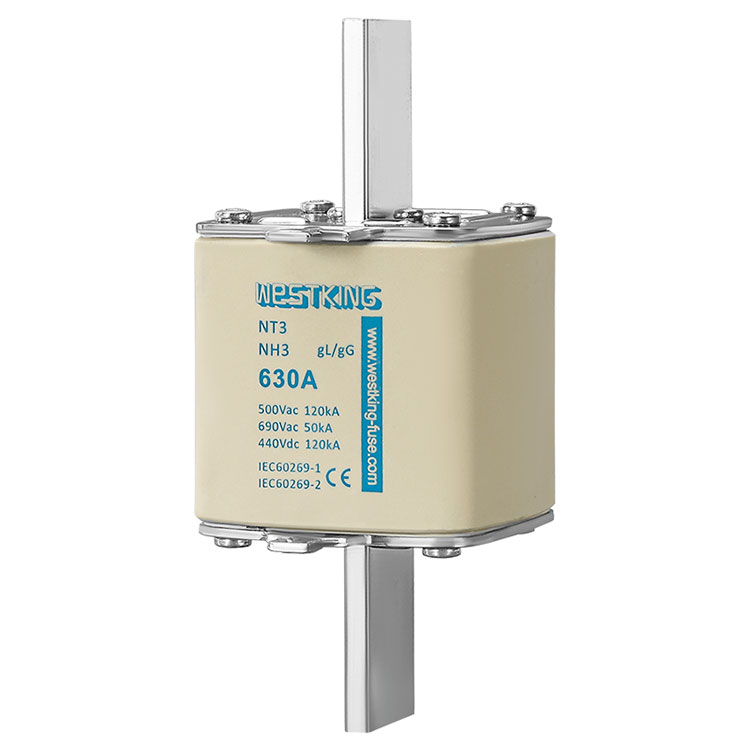

Tautan sekering pisau NH3(NT3).

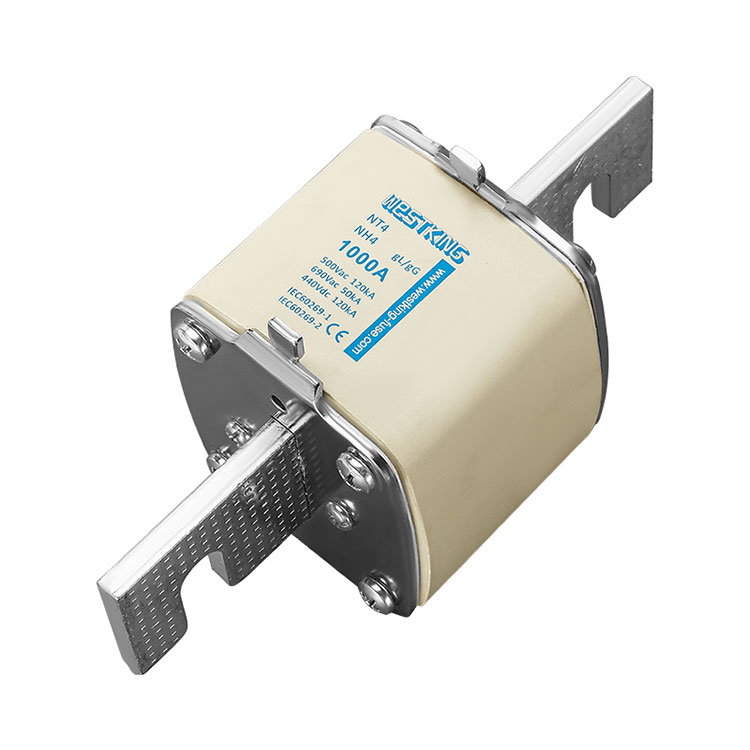

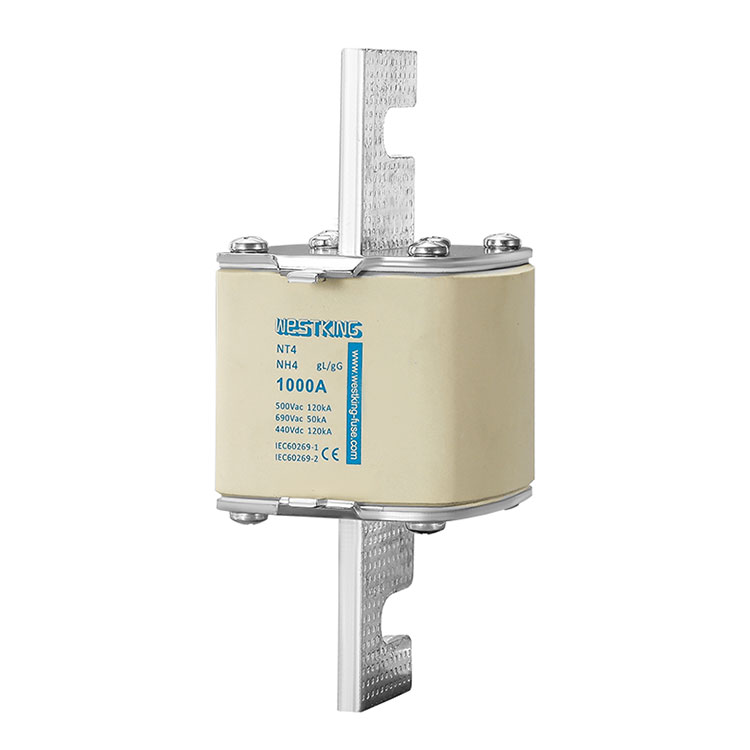

Tautan sekering pisau NH4(NT4).

Tautan sekering "gG" berdering waktu saat ini

TAUTAN SEKERING NH

diagram skema penampang

Struktur khas sekering NH (NT) melibatkan penempatan elemen sekering di antara dua kontak bilah tertentu dan membungkusnya dalam isolator tabung keramik dengan penampang elips atau persegi panjang. Kontak bilah dipasang pada pelat ujung dengan lug pegangan yang kompatibel dengan pegangan pengganti NH standar, sehingga sekering dapat dipasang dan dilepas. Perangkat indikator, baik indikator pegas pada permukaan ujung luar atau indikator tombol di depan sekring, akan terbuka ketika kabel indikator meleleh untuk menunjukkan bahwa sekring telah beroperasi.

Elemen sekering, yang menentukan karakteristik arus waktu sekering dan kenaikan suhunya, terbuat dari pita tembaga atau perak dan diproduksi dengan hati-hati dan tepat. Ketebalan pita yang seragam, konduktivitas yang baik, dan pemotongan presisi tinggi memastikan disipasi daya yang rendah dan kepatuhan terhadap karakteristik arus waktu yang ditentukan.

Badan keramik mencegah gas panas dan logam cair dikeluarkan ke lingkungan. Itu terbuat dari bahan keramik industri berkualitas tinggi seperti bedak atau alumina, yang dapat menahan suhu dan tekanan tinggi yang dihasilkan selama pengoperasian.

Pelat ujung memiliki lug pegangan yang kompatibel dengan pegangan pengganti NH standar, sehingga sekring dapat dimasukkan dan dilepas dengan pegangan. Bersama dengan tabung keramik, pelat ujung membentuk cangkang tahan tekanan untuk peralihan busur.

Pasir silika sangat penting untuk membatasi arus. WESTKING New Energy Company umumnya menggunakan pasir silika kristal dengan kemurnian kimia dan mineralogi yang tinggi (kandungan silikon oksida lebih besar dari 99,9%) yang benar-benar bebas dari kelembapan setelah pengeringan. Distribusi ukuran partikel yang ditentukan dan kepadatan pengisian pasir silika yang optimal merupakan persyaratan dasar untuk fungsi peralihan.

Perangkat indikator dapat dengan cepat mendeteksi sekering yang beroperasi. Jika memiliki gaya pegas yang cukup tinggi, ia juga dapat berfungsi sebagai striker untuk mengoperasikan sakelar mini atau perangkat pelepas.

Solder dapat mengubah karakteristik arus waktu menjadi arus leleh yang lebih rendah. Saat memilih solder, perhatian khusus harus diberikan pada efek paduan solder pada titik solder ketika meleleh. Solder harus disolder pada posisi yang benar dan jumlah solder harus sesuai.

Kontak bilah digunakan untuk menyambungkan badan dan alas sekering secara elektrik dan mekanis, dan terbuat dari tembaga atau paduan tembaga, dengan permukaan berlapis perak. Ketika digunakan dalam aplikasi khusus pada gas korosif, kontak berlapis dengan timah atau nikel juga digunakan.

Dengan bahan berkualitas tinggi dan pengerjaan yang luar biasa, sekering WESTKING NH memberikan jaminan keamanan yang andal untuk transmisi dan distribusi daya. Selama penggunaan, perhatian harus diberikan pada deteksi dan pemeliharaan untuk memastikan kondisi baik setiap komponen, memastikan pengoperasian peralatan listrik yang aman.
