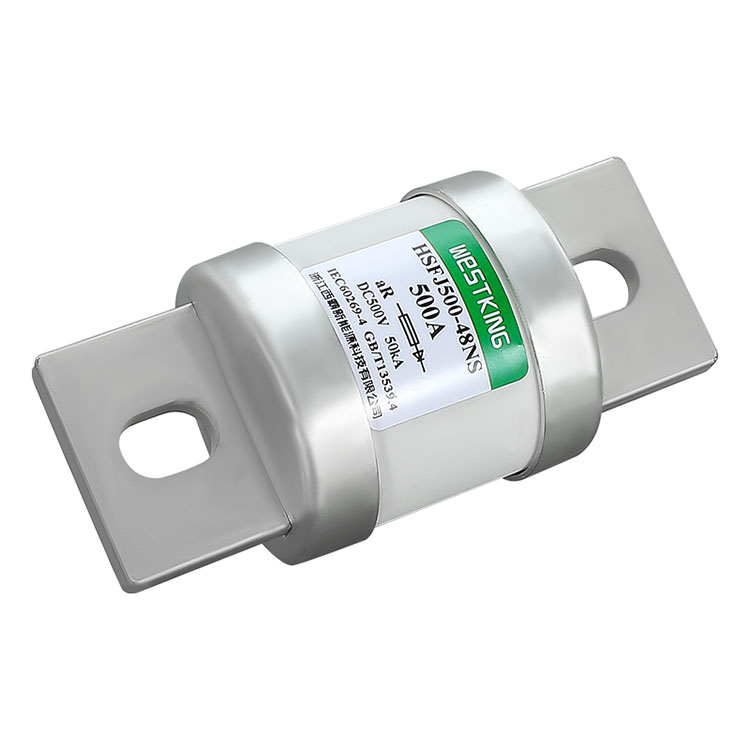

Sekering Kecepatan Tinggi 500VDC HSFJ500

Sekering DC seri HSFJ500 Westkingdirancang untuk menawarkan perlindungan yang andal untuk berbagai sistem tenaga. Sekering ini adalah sekering kerja cepat berbentuk silinder yang dihubungkan dengan baut dan ideal untuk perangkat semikonduktor seperti inverter, penyearah, dan konverter, serta perangkat baterai dan motor. Mereka menemukan penerapannya di industri seperti angkutan kereta api dan stasiun pengisian daya.

mengirimkan permintaan

Deskripsi Produk

Sekering DC seri HSFJ500 Westkingmenawarkan respons tindakan yang cepat, kenaikan suhu dan konsumsi daya yang rendah, kinerja anti-getaran yang baik, perlindungan sirkuit pendek yang andal, dan pemasangan yang mudah. Fitur-fitur ini memberikan perlindungan sistem daya yang komprehensif untuk kinerja dan keselamatan optimal.

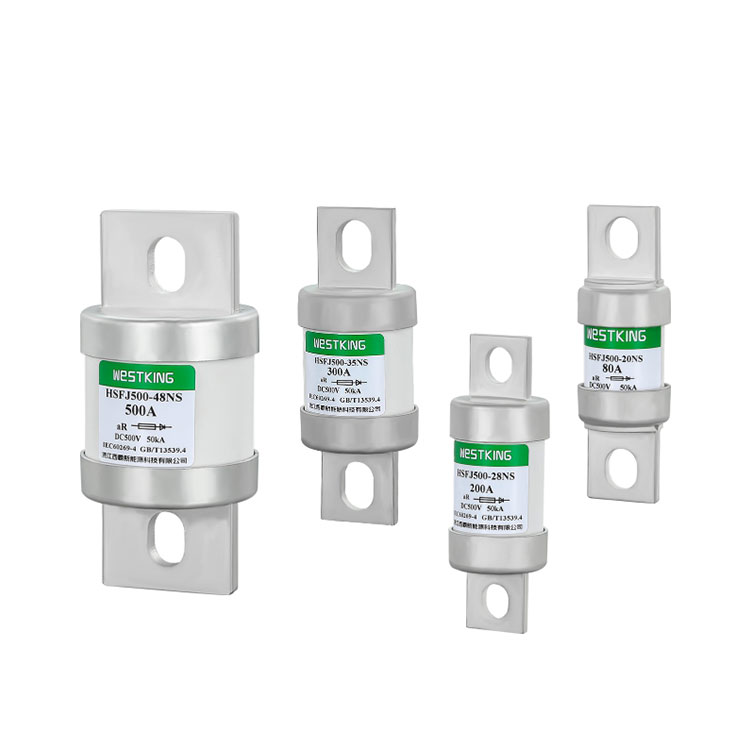

Data teknis

Jenis	Tegangan terukur	Nilai arus
HSFJ500-20-NS-(Amp)	500VDC/750VAC	50A,60A,70A,80A,100A,125A,150A
HSFJ500-28-NS-(Amp)	500VDC/750VAC	100A,125A,150A,175A,200A,250A
HSFJ500-35-NS-(Amp)	500VDC/750VAC	200A,250A,300A,350A,400A
HSFJ500-48-NS-(Amp)	500VDC/750VAC	300A,350A,400A,450A,500A,550A,600A

Kategori pemanfaatan: aR

Kapasitas pemutusan terukur: 50kA

Standar

IEC/EN 60269-4

Sesuai RoHS

FITUR/KELEBIHAN UTAMA

Pemutusan Daya Cepat: Sekering yang bekerja cepat menghasilkan pemutusan arus yang cepat, meminimalkan kerugian akibat kecelakaan.

Keandalan: Desain yang terhubung dengan baut meningkatkan stabilitas dan keandalan di lingkungan yang keras.

Instalasi Mudah: Desain sekering yang disambungkan dengan baut standar untuk pemasangan dan pemeliharaan sederhana.

Penerapan yang luas: kompatibel dengan berbagai peralatan listrik, termasuk bus umum DC, konverter/penyearah daya penggerak DC, starter tegangan dengan nilai rendah, dan inverter traksi tegangan tinggi.

Keselamatan: Lindungi peralatan dan personel jika terjadi kesalahan.

Kesadaran Lingkungan: Bahan ramah lingkungan yang digunakan dalam produksi.

Efisiensi Energi: Kecepatan pemutusan daya yang tinggi berkontribusi terhadap konservasi energi.

APLIKASI

Sekering berkecepatan tinggi yang dihubungkan dengan baut seri HSFJ500 gaya Amerika Utara WESTKING terutama dirancang untuk melindungi bus umum DC, konverter/penyearah daya penggerak DC, starter tegangan dengan nilai rendah, dan inverter traksi tegangan tinggi.

Sekering ini memainkan peran penting dalam sistem kelistrikan, karena dapat dengan cepat memutus pasokan listrik jika terjadi kelebihan arus atau korsleting.

Sertifikasi

• is09001 iatf16949

Asal

Cina

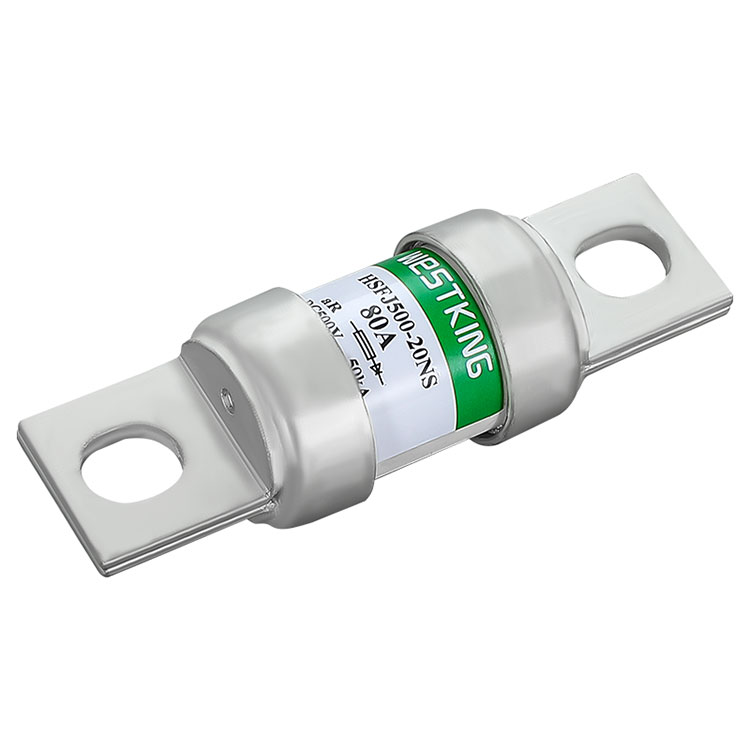

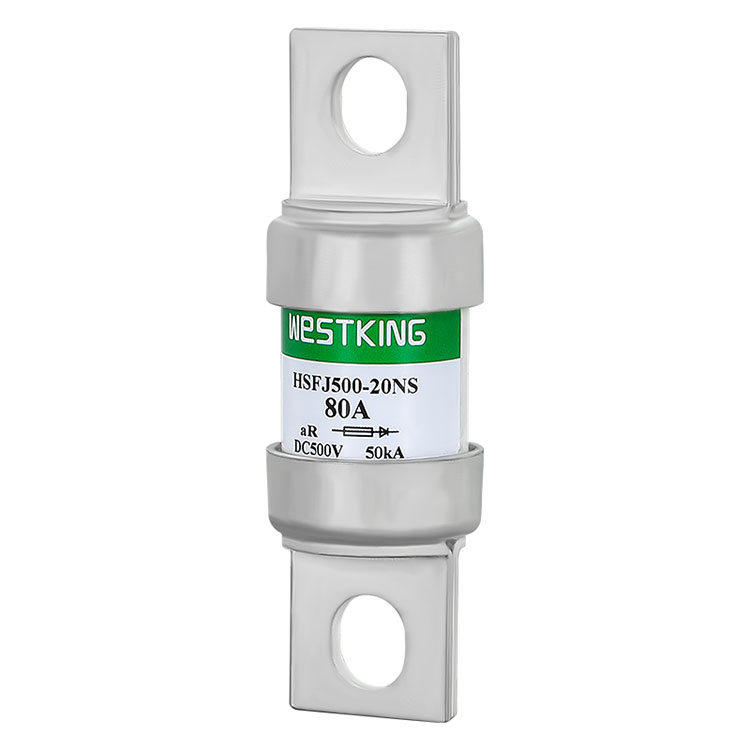

SEKERING KECEPATAN TINGGI 500VDC-HSFJ500-20-NS

Jenis	I2t (A2s)		Kehilangan daya 1,0 Masuk（w）	Baut pemasangan/torsi
Jenis	Meleleh	Kliring	Kehilangan daya 1,0 Masuk（w）	Baut pemasangan/torsi
HSFJ500-20-LS-50A	120	360	8.0	Pasang baut M8 Torsi pemasangan yang disarankan 12,0 N▪m
HSFJ500-20-LS-60A	220	600	10.0
HSFJ500-20-LS-70A	340	950	14.0
HSFJ500-20-LS-80A	450	1500	17.0
HSFJ500-20-LS-100A	760	2800	20.5
HSFJ500-20-LS-125A	1140	4600	25.0
HSFJ500-20-LS-150A	2050	6460	30.0

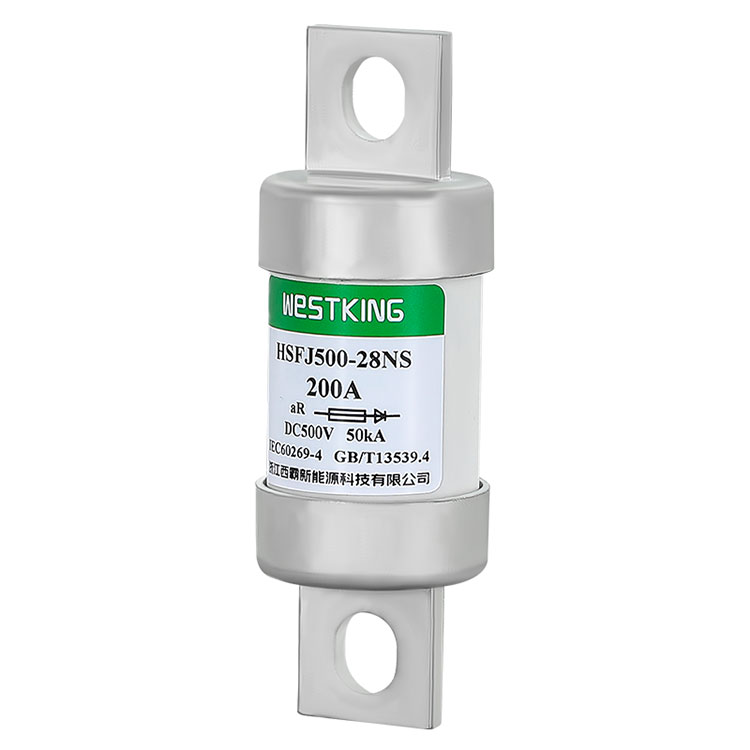

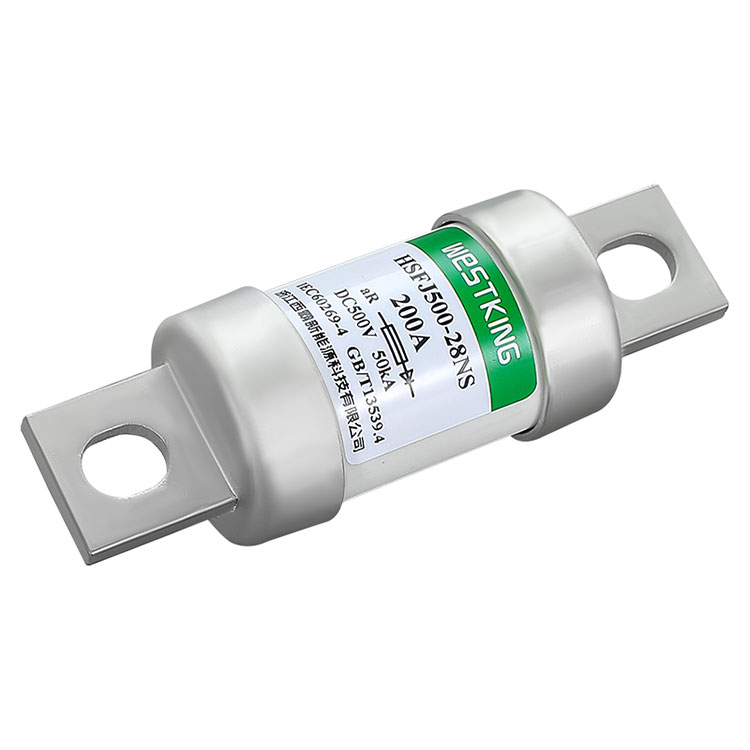

SEKERING KECEPATAN TINGGI 500VDC-HSFJ500-28-NS

Jenis	I2t (A2s)		Kehilangan daya 1,0 Masuk（w）	Baut pemasangan/torsi
Jenis	Meleleh	Kliring	Kehilangan daya 1,0 Masuk（w）	Baut pemasangan/torsi
HSFJ500-28-NS-100A	450	2100	17.0	Pasang baut M8 Torsi pemasangan yang disarankan 12,0 N▪m
HSFJ500-28-NS-125A	750	3300	23.5
HSFJ500-28-NS-150A	1000	4500	28.0
HSFJ500-28-NS-175A	1300	6000	33.0
HSFJ500-28-NS-200A	2250	11100	38.5
HSFJ500-28-NS-250A	4900	21500	46.0

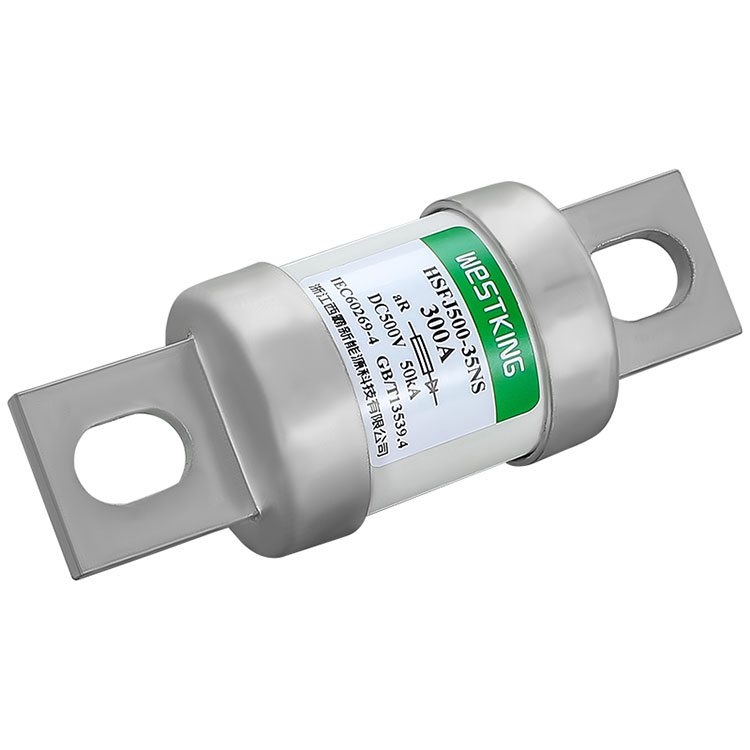

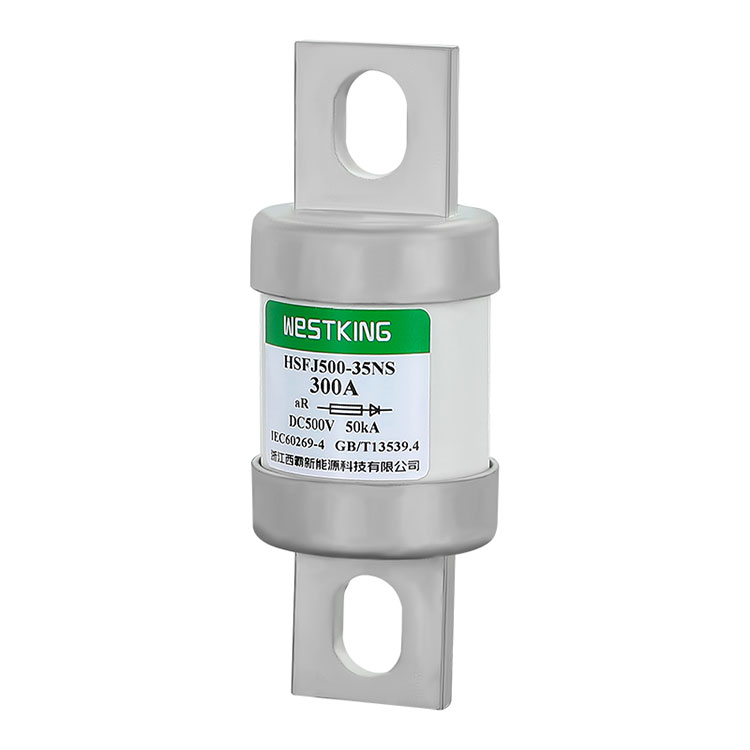

SEKERING KECEPATAN TINGGI 500VDC-HSFJ500-35-NS

Jenis	I2t (A2s)		Kehilangan daya 1,0dalam(w)	Baut pemasangan/torsi
Jenis	Meleleh	Kliring	Kehilangan daya 1,0dalam(w)	Baut pemasangan/torsi
HSFJ500-35-NS-200A	2250	11100	37.0	Pasang baut M10 Torsi pemasangan yang disarankan 20,0 N▪m
HSFJ500-35-NS-250A	6100	30000	40.0
HSFJ500-35-NS-300A	8600	48000	48.0
HSFJ500-35-NS-350A	12500	70500	57.5
HSFJ500-35-NS-400A	18000	91000	64.0

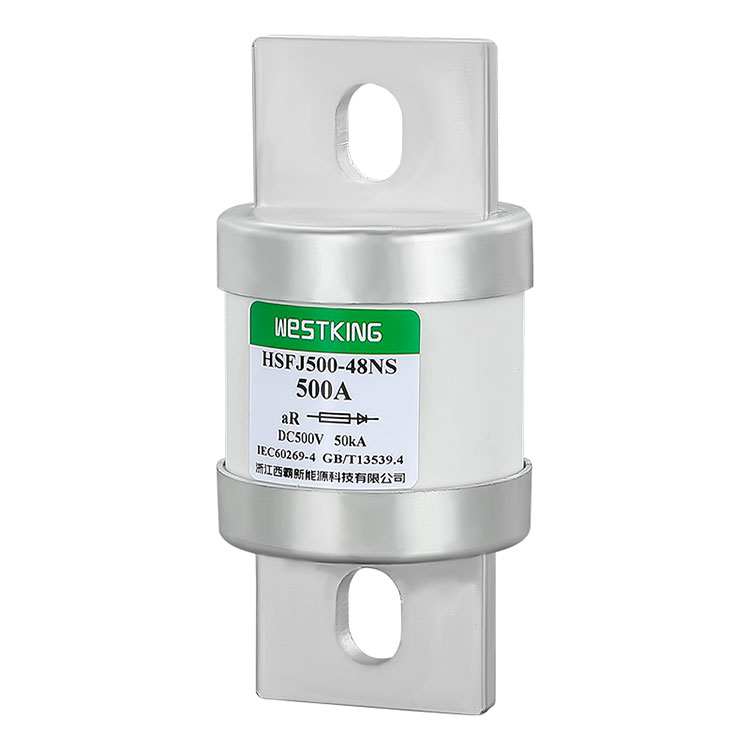

SEKERING KECEPATAN TINGGI 500VDC-HSFJ500-48-NS

Jenis	I2t (A2s)		Kehilangan daya 1,0dalam(w)	Baut pemasangan/torsi
Jenis	Meleleh	Kliring	Kehilangan daya 1,0dalam(w)	Baut pemasangan/torsi
HSFJ500-48-NS-300A	10600	45000	47.0	Pasang baut M10 Torsi pemasangan yang disarankan 20,0 N▪m
HSFJ500-48-NS-350A	14000	67000	55.0
HSFJ500-48-NS-400A	18500	96000	63.5
HSFJ500-48-NS-450A	22500	116000	72.0
HSFJ500-48-NS-500A	28000	140000	81.5
HSFJ500-48-NS-550A	32500	176000	92.5
HSFJ500-48-NS-600A	37500	195000	105.0

Panduan Aplikasi:

Suhu Sekitar:

Kondisi pengoperasian normal: Suhu lingkungan maksimum tidak melebihi 40°C; Suhu rata-rata 24 jam tidak melebihi 35°C, dan nilai rata-rata yang diukur dalam setahun lebih rendah dari ini; suhu lingkungan minimum tidak di bawah -5°C.

Kondisi pengoperasian yang diperbolehkan: -40°C hingga 85°C.

Ketinggian:

Kondisi pengoperasian normal: Ketinggian pemasangan tidak melebihi 2000m.

Kondisi pengoperasian yang diijinkan: 2000m hingga 4500m.

Kondisi Atmosfer:

Kondisi pengoperasian normal: Udara bersih, kelembaban relatif tidak melebihi 50% pada 40°C; kelembaban yang lebih tinggi diperbolehkan pada suhu yang lebih rendah; dalam kondisi ini, kondensasi sedang kadang-kadang dapat terjadi karena perubahan suhu.

Kondisi pengoperasian yang diperbolehkan: Kelembapan relatif tidak melebihi 95% tanpa kondensasi yang jelas.

Kondisi Instalasi:

FUSE WESTKING harus dipasang secara horizontal atau vertikal sesuai dengan situasi sebenarnya. Saat memasang, pastikan jarak rambat listrik tidak kurang dari 8mm dan jarak rambat tidak kurang dari 10mm. Kondisi pemasangannya adalah sebagai berikut:

a) Di tempat yang tidak ada guncangan dan getaran benturan yang berarti;

b) Pada media yang tidak menimbulkan bahaya ledakan dan tidak mengandung gas atau debu yang dapat menimbulkan korosi pada logam dan merusak insulasi;

c) Di tempat yang tidak terkena hujan, salju, atau es.

Pengemasan dan Penyimpanan:

Pengemasan: Kotak bagian dalam kertas bergelombang, karton luar, dengan tanda pengaman hujan, lembab, dan rapuh.

Penyimpanan: Suhu -40°C hingga 40°C; kelembaban relatif tidak melebihi 70% pada 40°C, 80% pada 30°C, dan 90% pada 20°C di bawah; tahan air, hindari kontak dengan air cair dan deformasi karena penyerapan air; tahan api.

Penggunaan dan Pemeliharaan:

SEKERING WESTKING harus dibersihkan dan dirawat secara teratur oleh personel yang berdedikasi, memeriksa status pengencang, dan memastikan pengoperasian yang aman. Jika elemen sekering meleleh, gantilah dengan sekering dengan spesifikasi yang sama, dan perhatikan untuk menghilangkan debu dan kontaminan lainnya dari alasnya.
