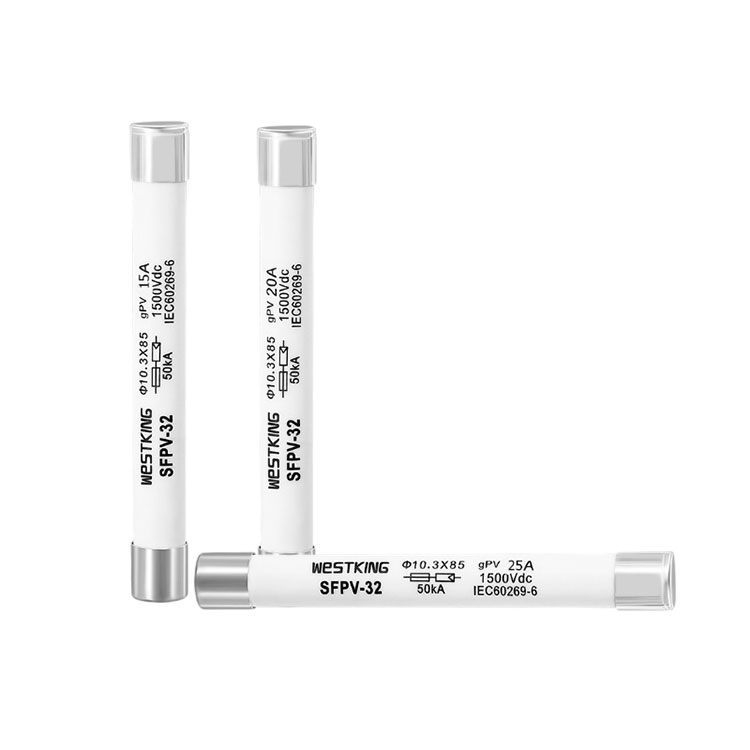

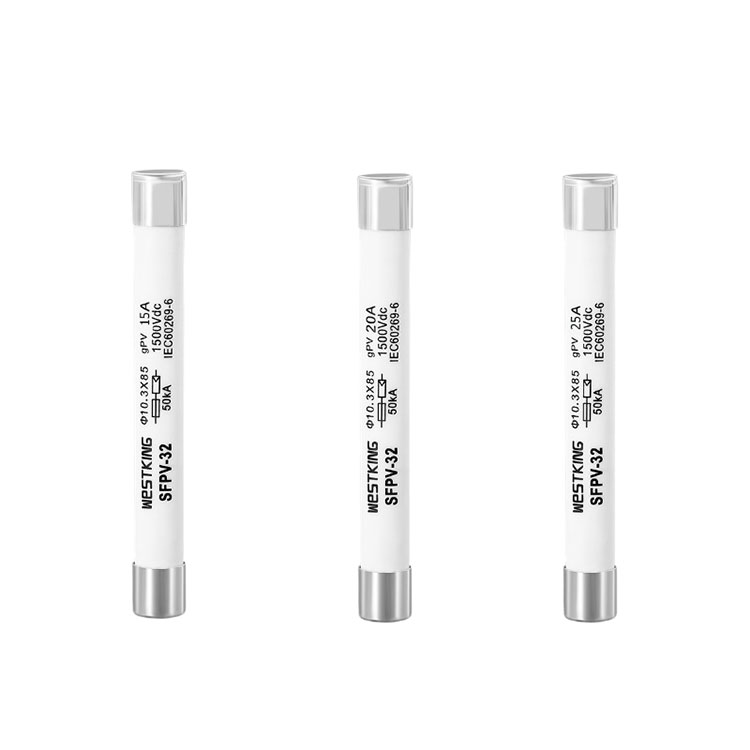

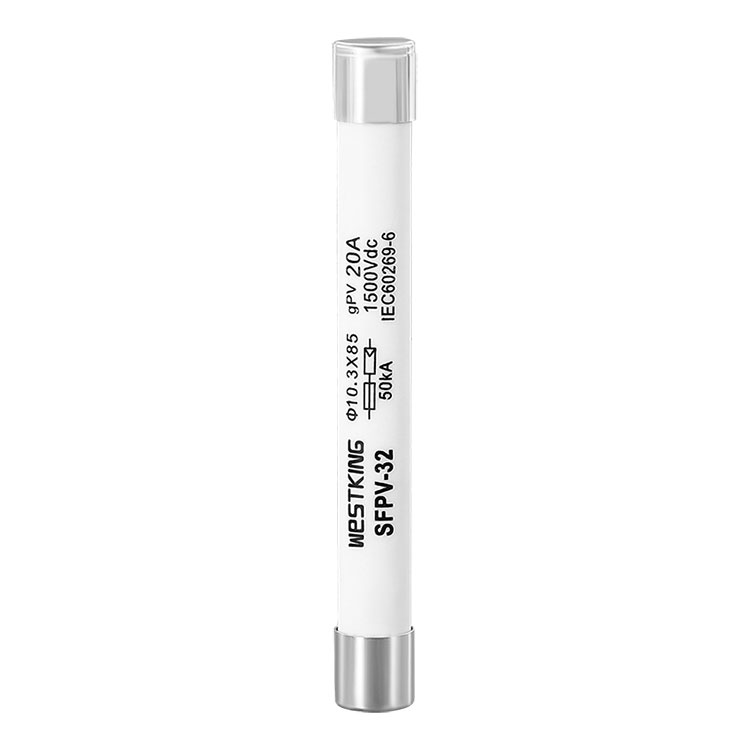

Tautan Sekring GPV 1500VDC 10x85mm

Dibuat untuk tahan terhadap kondisi sistem fotovoltaik yang ketat, seri sekering Fotovoltaik (PV) SOLAR 10X85mm dari WESTKINGTautan Sekring GPV 1500VDC 10x85mmberdiri sebagai bukti ketahanan. Sekering ini telah menjalani pengujian siklus ekstensif dan memiliki sertifikasi TUV dan CE, yang membuktikan keandalan dan kepatuhannya terhadap standar industri.

mengirimkan permintaan

Deskripsi Produk

Seri sekering Fotovoltaik (PV) SOLAR 10X85mm WESTKING dirancang khusus untuk menahan suhu keras dan siklus sistem fotovoltaik saat ini. Sekering ini telah menjalani pengujian siklus yang ketat dan telah memperoleh sertifikasi TUV dan CE. Tutup logam di kedua ujungnya diberi lapisan perak, dan bagian keramiknya terbuat dari keramik alumina tinggi, memastikan ketahanan terhadap tegangan tinggi dan busur tinggi. Sekering dengan rating 1500VDC ini dirancang untuk kapasitas pemutusan minimum yang rendah pada 1,35 kali arus pengenal, sehingga memungkinkan gangguan sirkuit yang aman dalam kondisi arus gangguan rendah pada umumnya.

Tautan Sekring GPV 1500VDC 10x85mmData teknis

•Tegangan terukur:	1500Vdc atau 1200Vdc
• Nilai arus:	2A...25A
•Kategori pemanfaatan:	gPV
•Nilai kapasitas pemutusan:	50 kA
•Peringkat interupsi minimum:	1,35·Masuk
• Arus tidak sekering:	1,13·Masuk
•Suhu penyimpanan:	-40°C ... 90°C
•Suhu Operasional :	-40°C ... 85°C

Standar

IEC/EN 60269-1 Tautan sekering – persyaratan umum

IEC/EN 60269-6 Tautan sekering untuk sistem fotovoltaik surya

Tautan sekering fotovoltaik UL248-19

Sesuai RoHS

Tautan Sekring GPV 1500VDC 10x85mmFITUR/KELEBIHAN UTAMA

Tahan terhadap guncangan saat ini

Menoleransi lingkungan bersuhu tinggi dan rendah

Kenaikan suhu rendah, umur panjang

Memastikan kinerja yang andal bahkan dalam suhu ekstrem

Tautan Sekring GPV 1500VDC 10x85mmAPLIKASI

Perlindungan in-line untuk modul PV Kompatibel dengan inverter dan pengontrol pengisian daya baterai

Cocok untuk aplikasi kotak penggabung

Berlaku untuk semua sistem fotovoltaik

Memberikan perlindungan pada level string/array sistem PV

Tautan Sekring GPV 1500VDC 10x85mmSertifikasi

is09001 iatf16949

TUV CE

Asal

Cina

KARAKTERISTIK LISTRIK

Nilai Saat Ini	I2t(A2s)		Kehilangan daya （w） 1,0 Masuk	Berat bersih
Nilai Saat Ini	Meleleh	Membersihkan	Kehilangan daya （w） 1,0 Masuk	Berat bersih
2A	3.5	12	1.5	19g
3A	8	18	1.8
4A	16	35	2
5A	30	66	2.1
6A	46	130	2.3
8A	55	200	2.7
10A	70	270	3.2
12A	95	360	3.5
15A	130	400	4.0
20A	220	750	4.8
25A	350	1000	5.0

karakteristik t-i

Dimensi (mm)

Basis FUSE yang kompatibel

grafik koefisien koreksi suhu

Keterangan:

1. Sekering beroperasi secara normal dalam kisaran suhu -5°C hingga 40°C, dan tidak diperlukan koreksi tambahan.

2.Kondisi penggunaan yang diperbolehkan adalah -40°C hingga 85°C.

3.Dalam kisaran kondisi penggunaan yang diperbolehkan, lihat tabel ini.

Komponen inti sekering fotovoltaik Westking, elemen sekering, dirancang dan dikembangkan secara independen oleh perusahaan, dan diproduksi dengan pengepresan cetakan presisi tinggi. Sekering memiliki beberapa saluran sempit, yang menjamin keakuratan sekering. Berbeda dengan banyak pabrik yang menggunakan teknologi laser cutting. Prinsip pemotongan laser adalah melelehkan sekring pada suhu tinggi, yang menyebabkan sekring rusak satu kali oleh suhu tinggi, dan mengurangi masa pakainya. Mungkin juga terdapat fenomena pra-pelelehan dan peleburan abnormal. Westking selalu mengutamakan keselamatan dan keandalan sebagai intinya, dan menghasilkan sekering berkualitas tinggi, yang memungkinkan peningkatan konversi energi yang lebih besar.
