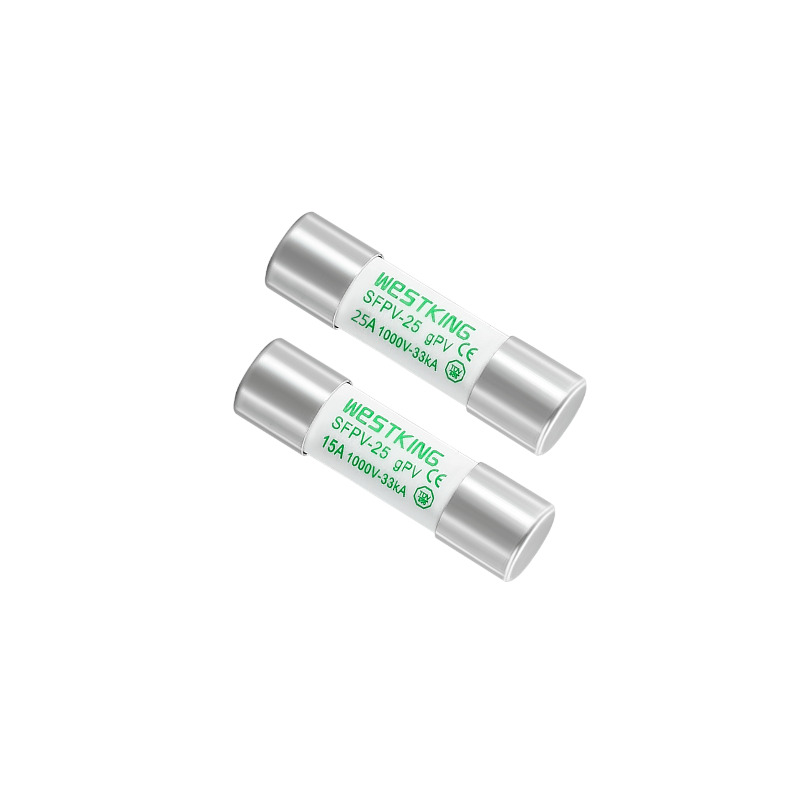

Tautan Sekering PV GPV 1000Vdc 10x38mm

Dikembangkan secara khusus untuk melindungi sistem fotovoltaik, Model SFPV-25 WestkingTautan Sekering PV GPV 1000Vdc 10x38mmadalah seri sekering PV yang dirancang untuk menjamin keamanan aplikasi fotovoltaik. Konstruksinya yang canggih memberikan ketahanan yang luar biasa terhadap suhu dan siklus arus, sehingga berkontribusi terhadap perpanjangan masa pakai sistem. Dengan rating 1000VDC, Model SFPV-25 menawarkan kapasitas pemutusan minimum yang rendah yaitu 1,35 kali nilai arus pengenal sekering. Hal ini memungkinkan gangguan sirkuit yang aman bahkan dalam kondisi arus gangguan rendah yang dihasilkan oleh susunan PV. Lindungi sistem PV off-grid atau grid-tie Anda dari gangguan tanah dan gangguan saluran yang tidak terduga dengan saluran sekering Perlindungan Westking.

Tautan Sekering PV GPV 1000Vdc 10x38mmData teknis

•Jika suhu sekitar lebih tinggi dari 25°C, silakan merujuk ke bagan koefisien koreksi suhu sekering WESTKING dan panduan pengguna.

Tautan Sekering PV GPV 1000Vdc 10x38mmStandar

IEC/EN 60269-1 Tautan sekering – persyaratan umum

IEC/EN 60269-6 Tautan sekering untuk sistem fotovoltaik surya

Tautan sekering fotovoltaik UL248-19

Sesuai RoHS

Tautan Sekering PV GPV 1000Vdc 10x38mmFITUR/KELEBIHAN UTAMA

Kapasitas interupsi arus gangguan yang sangat rendah

Konstruksi yang kuat untuk memperpanjang umur sistem

Ketahanan terhadap siklus suhu

Performa andal terjamin pada suhu ekstrem

Tautan Sekering PV GPV 1000Vdc 10x38mmAPLIKASI

Perlindungan untuk modul PV in-line

Cocok untuk aplikasi kotak penggabung

Berlaku untuk semua sistem fotovoltaik

Memberikan perlindungan pada level string/array sistem PV

Kompatibel dengan inverter dan pengontrol pengisian daya baterai

Sertifikasi

TUV CE

is09001 iatf16949

Asal

Cina

karakteristik t-i

Dimensi (mm)

Basis FUSE yang kompatibel

grafik koefisien koreksi suhu

Keterangan:

1. Sekering beroperasi secara normal dalam kisaran suhu -5°C hingga 40°C, dan tidak diperlukan koreksi tambahan.

2.Kondisi penggunaan yang diperbolehkan adalah -40°C hingga 85°C.

3.Dalam kisaran kondisi penggunaan yang diperbolehkan, lihat tabel ini.

panduan pengguna

Panduan ini ditujukan untuk tautan sekering dan dudukan sekering gPV 1000Vdc 10x38mm, yang dirancang untuk tujuan perlindungan pembangkit listrik fotovoltaik surya

1.Kondisi Kerja

1.1 Suhu Udara Sekitar

Kondisi penggunaan normal: Suhu udara sekitar tidak melebihi 40°C; rata-rata suhu udara sekitar selama 24 jam tidak melebihi 35°C, dengan nilai rata-rata yang lebih rendah diukur dalam tahun tersebut; suhu udara sekitar minimum tidak kurang dari -5°C. Kondisi penggunaan yang diperbolehkan: -40°C hingga 85°C.

1.2 Ketinggian

Kondisi penggunaan normal: Ketinggian pemasangan tidak melebihi 2000m. Kondisi penggunaan yang diperbolehkan: 2000m hingga 4500m. Koreksi parameter ketinggian: Ketinggian yang lebih tinggi terutama menyebabkan degradasi insulasi, kondisi pembuangan panas yang buruk, dan perubahan tekanan udara.

a) Untuk setiap kenaikan ketinggian 100 meter, kenaikan suhu sekering meningkat sebesar 0,1k - 0,5k.

b) Untuk setiap kenaikan ketinggian 100 meter, rata-rata suhu lingkungan menurun sekitar 0,5k.

c) Umumnya, sekering yang digunakan di lingkungan terbuka dapat mengabaikan dampak ketinggian pada arus pengenal, dan tetap memilih kondisi standar.

d) Sekering yang digunakan di lingkungan tertutup, jika suhu udara sekitar atau suhu internal di dalam selungkup tidak menurun secara signifikan seiring ketinggian, dan masih dapat mencapai lebih dari 40°C, perlu mengurangi arus pengenal. Untuk setiap peningkatan ketinggian 1000 meter, arus pengenal berkurang sebesar 2% - 5%.

1.3 Kondisi Atmosfer

Kondisi penggunaan normal: Udara bersih, dengan kelembaban relatif tidak lebih dari 50% pada suhu udara sekitar 40°C; kelembaban relatif yang lebih tinggi diperbolehkan pada suhu yang lebih rendah; dalam kondisi ini, kondensasi sedang kadang-kadang dapat terjadi karena perubahan suhu. Kondisi penggunaan normal: Tidak ada kondensasi yang signifikan, dengan kelembapan relatif hingga 95%.

2.Kondisi Instalasi

Sekering harus dipasang secara horizontal atau vertikal, dengan pemasangan spesifik tergantung pada situasi sebenarnya. Jarak rambat listrik tidak boleh kurang dari 8 mm, dan jarak rambat tidak boleh kurang dari 10 mm. Kategori pemasangan PV Fuse adalah Kelas III. Kondisi pemasangannya adalah sebagai berikut:

a) Di tempat yang tidak mengalami getaran dan guncangan yang berarti.

b) Dalam media yang tidak menimbulkan bahaya ledakan dan tidak mengandung gas atau debu yang dapat menimbulkan korosi pada logam atau merusak insulasi (termasuk debu konduktif).

c) Di tempat yang tidak ada intrusi hujan atau salju.

3. Metode Instalasi:

a) pemasangan rel standar TH35;

b) Spesifikasi sekrup: M5;

c) Torsi pemasangan yang direkomendasikan: 2,0 N·m;

d) Toleransi torsi: ± 3%.

4. Pengemasan dan Penyimpanan

Pengemasan: Sekring PV dari WESTKING hadir dalam kotak bagian dalam kertas bergelombang dan karton luar, dengan label pengaman untuk hujan, tahan lembab, dan rapuh.

Penyimpanan: Suhu: -40°C hingga 40°C; Kelembapan relatif tidak melebihi 70% pada suhu 40°C, 80% pada suhu 30°C, dan 90% pada suhu di bawah 20°C; tahan lembab, hindari kontak dengan air cair dan deformasi karena penyerapan air; tahan api.

5. Penggunaan dan Pemeliharaan

Sekering PV harus dibersihkan dan dirawat secara teratur oleh personel profesional, memeriksa kondisi pengencang untuk memastikan penggunaan yang aman. Apabila link PV Fuse meleleh, disarankan untuk menggantinya dengan PV Fuse dari WESTKING. Saat mengganti elemen sekering, harap bersihkan debu dan kontaminan lainnya dari dudukan Sekering PV

Harap baca manual ini dengan cermat, karena ini akan membantu Anda menggunakan sekring dengan benar. WESTKING New Energy Technology Co., Ltd. tidak hanya menyediakan sekering berkualitas tinggi kepada pelanggan kami tetapi juga menawarkan layanan teknis yang komprehensif untuk membantu pengguna dalam memecahkan masalah keselamatan listrik. Sebagai perusahaan pertama di Tiongkok yang meneliti dan memproduksi sekering DC, WESTKING tetap berkomitmen untuk menyediakan produk sekering unggul untuk bidang kelistrikan energi baru.
